ETFE充氣透明膜

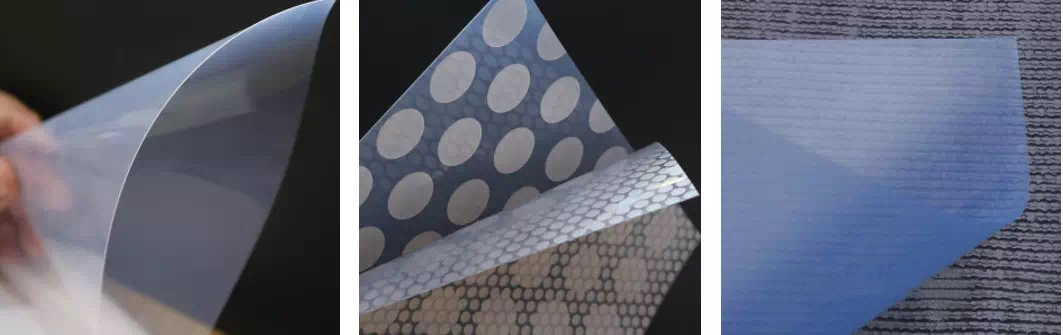

ETFE膜材
ETFE的中文名為乙烯-四氟乙烯共聚物,屬于單元素高分子材料，用在建筑領域的ETFE薄膜厚度是0.15 到0.3毫米，這種材料的特點是：
ETFE膜使用壽命至少為25-35年，是用于永久性多層可移動屋頂結構的理想材料。ETFE膜達到B1、DIN4102防火等級標準，燃燒時也不會滴落。
光學和熱傳導特性：
1:根據位置和表面印刷的情況，ETFE膜的透光率可控制在43%~95%。該材料440納米以內的紫外光不可穿透，以保證建筑內部光照自然柔和。
2:根據幾何條件及膜的層數，其K值可高達2.0W/m2K。耗能指數以一個三層印刷的膜為例可達到0.77。其保溫是玻璃，金屬屋面的3倍以上，極大的減少建筑能耗
自潔與可循環材料
ETFE膜為氟材料，惰性好，有優秀的自潔性能，耐候性和耐化學腐蝕性強。這一點是其他屋面和幕墻材料無法比的。
ETFE膜完全為可再循環利用材料，可再次利用生產新的膜材料。
ETFE膜只有同等大小的玻璃質量的1%；韌性好、抗拉強度高、不易被撕裂，延展性大于400%；熔融溫度高達200℃，并且不會自燃
ETFE膜材
ETFE 氣枕 （AirCushion）
單層ETFE膜的強度并不高，所以需要用2層3或者多層ETFE膜用特殊的方式融和邊緣，再往里面充氣，形成氣枕單元以滿足用作建筑幕墻或者屋頂?shù)男枨蟆Ｔ诮ㄖI域，ETFE2層單氣枕和ETFE3層雙氣枕是應用最為廣泛的。

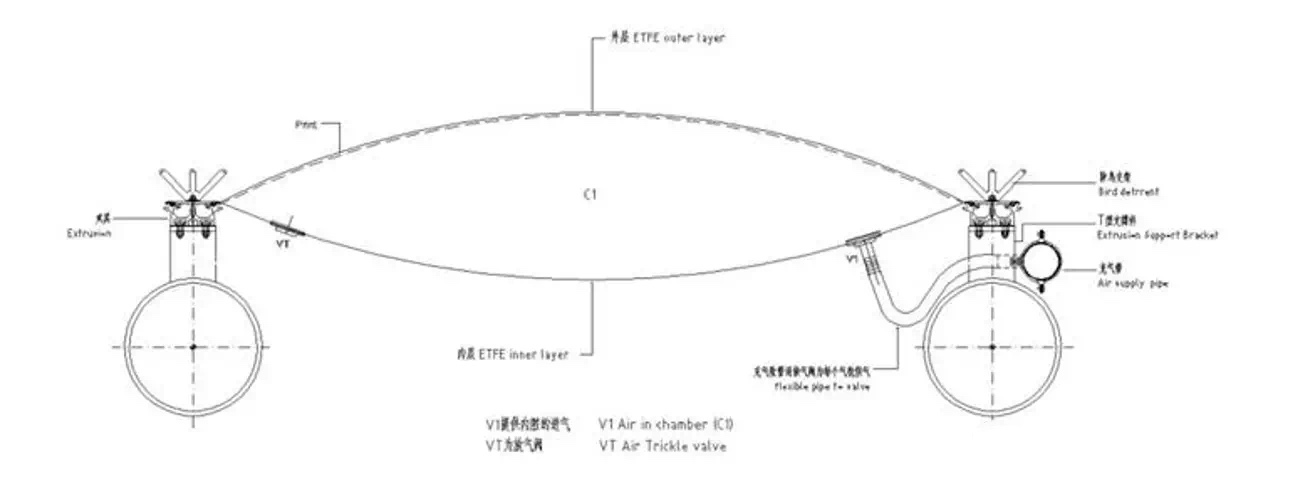

ETFE氣枕構造--雙層單氣枕

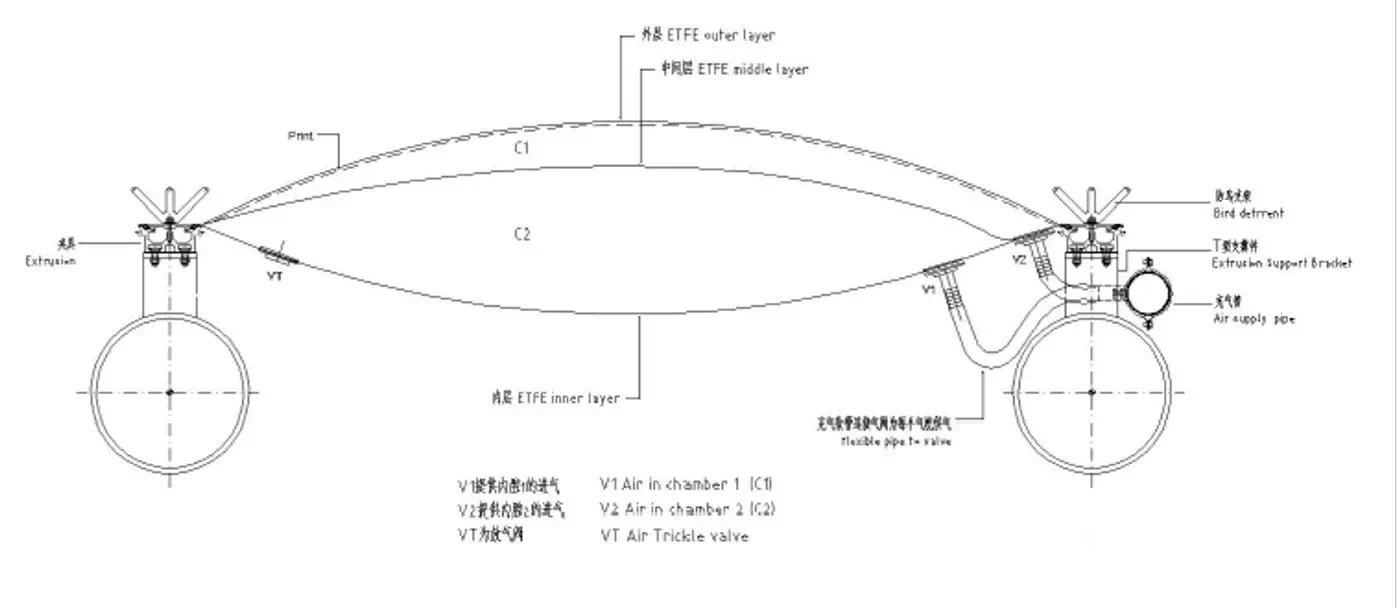

ETFE氣枕構造--3層單氣枕
ETFE氣枕的優點
1:輕質，減少荷載
氣枕系統中采用的膜材自重在結構計算上幾乎可以忽略不計。單個氣枕單向受力跨度可達3~5m，雙向受力時跨度高達11m，從而使每一個氣枕無需次級結構，直接由主體結構支撐。
在工程實踐中金屬屋面 和玻璃屋面每平方重量都在35KG以上，二ETFE氣枕系統含鋁型材及轉接件等，每平方不到17kg,極大的減少了屋面載荷和鋼結構用量。
2：采光和熱工
ETFE膜氣枕具很優秀的保溫隔熱能力，這是因為每個氣枕，一層或多層封閉的氣囊，氣囊中封閉的空氣使其隔熱保溫性能隨著空氣層厚度的增加而增加，可以通過在膜表面做印刷鍍點，能有效的控制陽光進入量。ETFE氣枕的采光設計可以滿足 30% 到93%等不同層次的透光要求。工程實踐中，可以通過調節氣枕的高度來控制保溫的性能。
3：排水：
ETFE氣枕正確的做法應該是鋁型材固定系統自帶隱藏式排水槽，無需增加排水天溝。ETFE 氣枕鋁型材的連接應該是焊接，所以說ETFE屋面系統是沒有打膠防水的，從結構上永久杜絕漏水，這一點至關重要，在工程實踐中，為了降低成本，很多沒有采取這一做法，導致人們誤以為ETFE氣枕結構容易漏水。
4：防火與熔斷系統
ETFE氣枕不燃燒，無氣體產生，無熔滴，可以設置自熔斷系統和排煙系統。

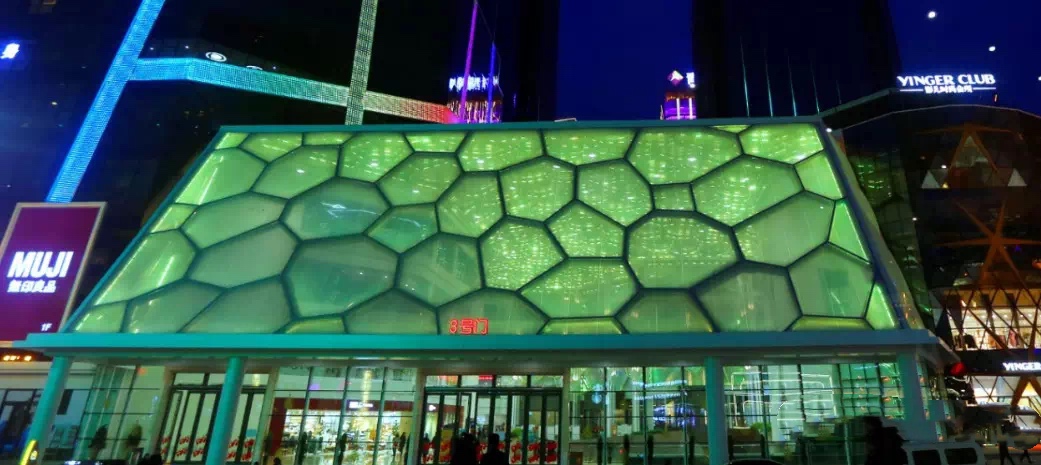

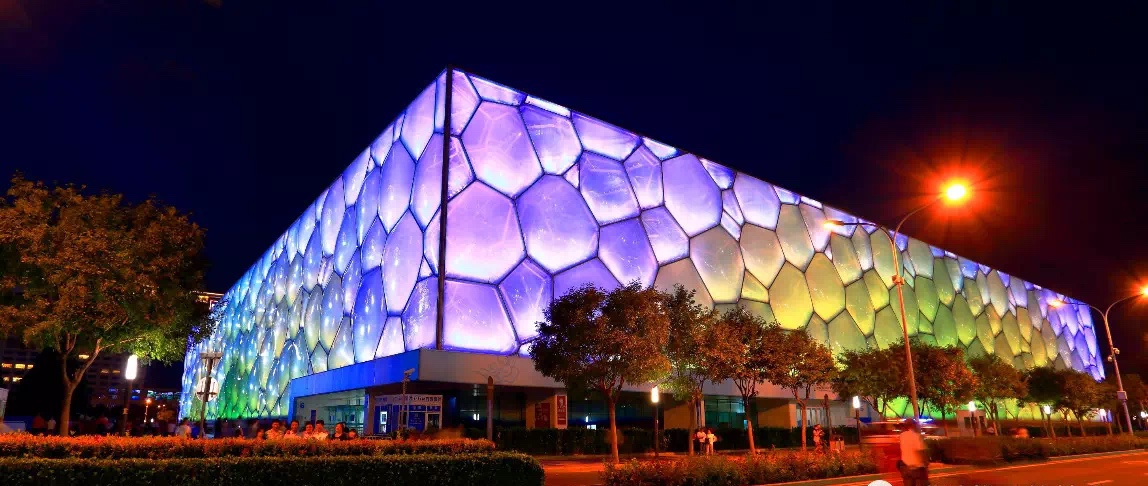

ETFE氣枕作為建筑屋面和外墻的經典案例賞析
